CPH-30J型道岔铺换机组由2台道岔运输车、1台岔枕运输车、2台道岔铺换车和2台下位机车组成，主要用于12号及以下型号道岔的分段整组运输及机械化整组铺换作业。
|
道岔运输车整车主要技术参数 |
||
|
序号 |
项点 |
参数 |
| 1 |
轴列式 |
B0-2 |
| 2 |
柴油机功率 |
105kW |
| 3 |
传动方式 |
静液压传动 |
| 4 |
最高自运行速度 |
15km/h |
| 5 |
最高附挂运行速度 |
80km/h（运输道岔状态） |
|
100km/h（空车状态） |
||
| 6 |
额定载重 |
35t（含5t可拆卸的锁具及配重） |
| 7 |
平台翻转角度 |
59°±1° |
|
岔枕运输车整车主要技术参数 |
||
|
序号 |
项点 |
参数 |
| 1 |
轴列式 |
2-2 |
| 2 |
最大装载轨枕数量 |
13根 |
| 3 |
最大装载钢轨数量 |
4根 |
|
道岔铺换装置主要技术参数 |
||
|
序号 |
项点 |
参数 |
| 1 |
额定载重量 |
40t（单机），80t（双机） |
| 2 |

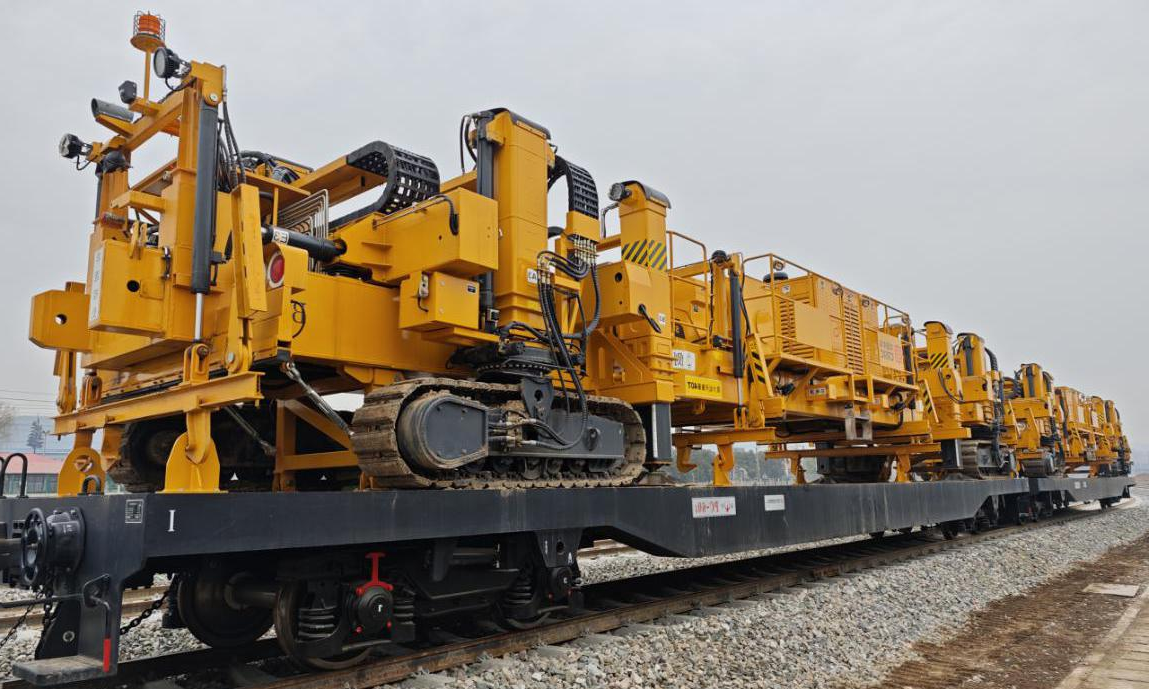

履带走行速度 |
1km/h（空载）0.7km/h（满载） |
| 3 |
履带最大内空 |
5.4m |
|

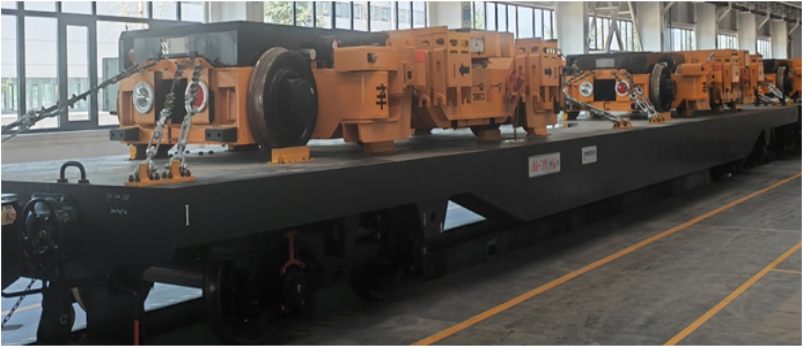

道岔转运装置主要技术参数 |
||
|
序号 |
项点 |
参数 |
| 1 |
额定载重量 |
50t（单机） |
| 2 |
最高自运行速度 |
5km/h（空载）；2km/h（满载） |
| 3 |
最大横移量 |
700mm（主动）；1000mm（被动） |
| 4 |
旋转角度 |
±7° |
